進口氣缸驅動軸流式安全切斷閥

發布時間：2020-03-25 15:06:00 作者：美國MILLER米勒

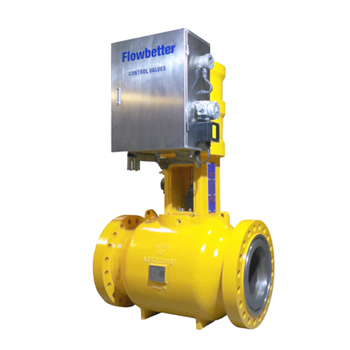

　　進口氣缸驅動軸流式安全切斷閥

　　氣缸驅動軸流式安全切斷閥在高集成壓力保護系統(HIPPS)中用于保護低壓力等級避免超壓，通過切斷壓力界面來避免超壓。

　　進口氣缸驅動軸流式安全切斷閥廣泛運用于安全領域，該系列閥門具有如下的特點：

　　1. 1.軸流式，流通能力高且壓降低

　　2. 2.全壓力平衡閥芯

　　3. 3.運動部件的重量輕

　　4. 4. 短行程

　　5. 5.氣缸驅動軸流式安全切斷閥的設計從根本上就非常適合于要求快速關閉的安全領域。具有切斷時間快，≤36”的閥門均可以2秒切斷，≤12”的閥門可在1秒內切斷。

　　6. 6.在閥門全開位置主密封自動保護盡可能的避免了高速介質的沖刷破壞。另外，主密封在行程中不與其它部件接觸。

　　7. 7.線性的不需要任何外部動力源的活塞式液壓彈簧關自驅動式執行機構，通過多層彈簧關閉動作具有很高的安全可靠性，保證閥門動作的安全性和可靠性，并且節能環保。

　　一、整個安全系統是典型HIPPS系統由以下三部分組成：

　　1. 1.最終執行元件就是安全切斷閥

　　2. 2.檢測儀表是壓力變送器

　　3. 3.邏輯控制器

　　二、基本?技術參數

執行標準	DIN3381
閥體結構長度標準	API-6D
閥體法蘭尺寸標準	ASME B16.5、ASME B16.47
閥門最小殼體壁厚	ASTM B16.34
公稱通徑	NPS8--48
公稱壓力	CL600—1500
連接方式	RF 、 RJ
設計溫度	-46℃ ～ 180℃
切斷時間	小于2S
切斷精度	±1%（AG1
閥體材料	ASTM A352 LCC

三、主要尺寸

公稱通徑 Inch	公稱壓力 CLASS	A mm	B(Φ) mm	H mm	H1 mm	D mm
8	CL600	660	420	1600	450	308
	CL900	740	470
	CL1500	841	485
10	CL600	787	510	1860	560	350
	CL900	841	545
	CL1500	1000	585
12	CL600	838	560	1960	630	400
	CL900	968	610
	CL1500	1146	675
14	CL600	889	605	2150	680	450
	CL900	1038	640
	CL1500	1276	750
16	CL600	991	685	2285	765	508
	CL900	1140	705
	CL1500	1407	825
18	CL600	1092	745	2345	765	508
	CL900	1232	785
	CL1500	1549	915
20	CL600	1194	815	2450	800	508
	CL900	1334	855
	CL1500	1686	985
24	CL600	1397	940	2520	815	525
	CL900	1568	1040
	CL1500	1965	1170
28	CL600	1549	1075	2650	842	525
	CL900	1775	1170
	CL1500
32	CL600	1778	1195	2800	867	608
	CL900	1981	1315
	CL1500
36	CL600	2083	1315	2860	900	608
	CL900	2194	1460
	CL1500
40	CL600	2337	1320	2980	915	674
	CL900	2375	1510
	CL1500
44	CL600		1455
	CL900		1650
	CL1500
48	CL600	2867	1595
	CL900		1785
	CL1500

　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
