公稱壓力（Mpa）

PN1.0~42MPa；ANSI 150LB~2500LB

適用溫度：(℃）

-40~570℃

閥體形式

角型

連接形式

法蘭式

密封填料

PTFE、PPL 柔性石墨填料等

閥芯形式

單座閥芯

流量特性

等百分比，線性

動作范圍

直行程

泄露量Q

0.01%×閥額定容量

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

50：1

配置執行機構

氣動執行機構

控制方式

調節型(4～20mA控制)

供氣壓力

0.4～0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

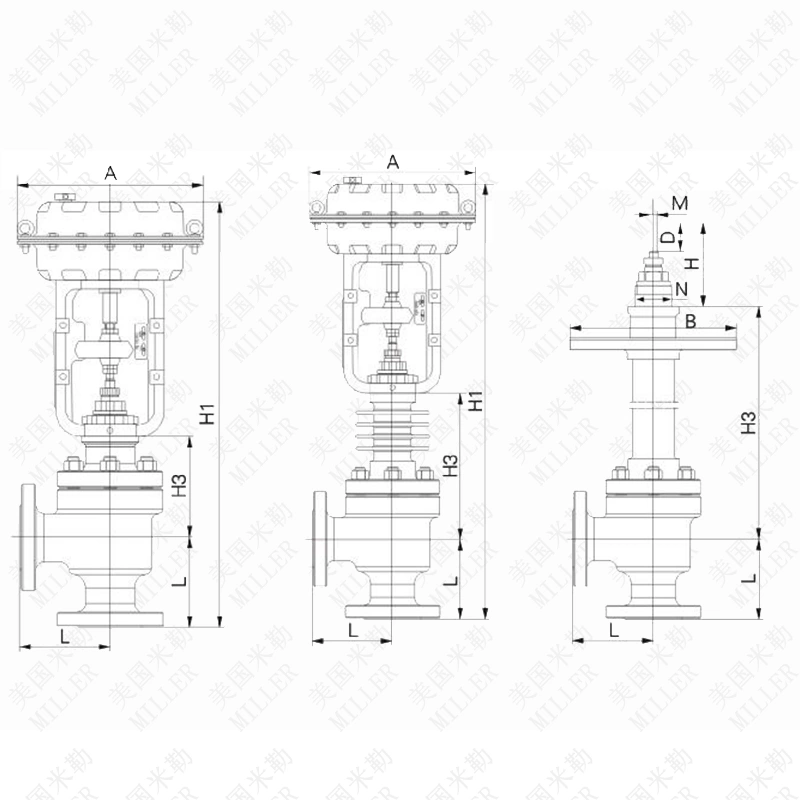

ANSI150   PN1.6

ANSI 300

PN4.0

ANSI 600

PN6.4

H3

H1

H3

H1

H1

H3-800

B

20

75

75

75

290

125

520

260

655

1301

290

25

75

75

75

290

125

520

260

655

1301

290

32

111

117

125

290

140

535

275

670

1301

290

40

111

117

125

290

149

616

319

786

1329

335

50

127

133

143

290

159

639

326

609

1354

370

65

138

146

156

365

188

780

388

980

1517

410

80

149

159

168

365

194

789

394

898

1517

440

100

176

184

197

365

234

854

413

1033

1517

490

125

200

--

--

485

270

1047

527

1307

1615

560

150

240

--

--

485

294

1071

554

1334

1615

630

200

300

--

--

485

331

1108

591

1371

1615

760
