進口電動三通調節閥的安裝和操作需要注意什么？接下來美國MILLER(米勒)將介紹電動三通調節閥的安裝注意事項及其結構。


電動三通調節閥安裝注意事項

該三通調節閥具有調節精度高、動作穩定可靠等優點。三通調節閥、直行程電動執行機構和低流阻直通單座閥。三通調節閥分為電動三通分流調節閥和電動三通合流調節閥。

安裝三通調節閥時，注意以下幾點:

安裝前一定要仔細閱讀說明書，切斷相關電源，由專業技術人員安裝。

水流方向必須與閥體上的箭頭方向一致。

閥體必須位于盤管接水盤上方，以確保滴水落入接水盤。

與周圍的管道、設備和建筑物，要保持足夠的維修操作空間，必須安裝在維修人員能通過人孔到達的地方。

只有在閥體安裝完畢，管道試壓合格后，才能安裝驅動器。

并且閥體驅動裝置必須安裝在垂直方向60℃以內，其上方至少應有30mm的空間以便拆卸。

如果驅動器已經安裝在閥體上，在安裝和調試過程中，不要對驅動器施加任何力，否則會損壞驅動器。

安裝完畢并檢查無誤后，通電進行調試。應觀察至少三個完整的傳動操作周期，以確保所有部件都正常。無水調試合格后，進行通水試驗。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證水流開關三通調節閥的有效性。

電動三通調節閥介紹

電動三通調節閥由直行程電子電動執行機構和帶圓柱形薄壁窗口閥芯的三通匯流(分流)閥組成。結構緊湊、重量輕、動作靈敏、流量特性準確，可直接接受調節儀表輸入的控制信號(4-20mADC0-10mADC或1-5VDC)和單相電源控制運行，實現工藝管道中流體介質的自動調節和控制。它廣泛用于精確控制氣體、液體、蒸汽等介質的過程參數，如壓力、流量、溫度、液位等參數保持在給定值。適用于一種流體通過三通閥兩路流出或兩種流體通過三通閥合成一種流體的工況。

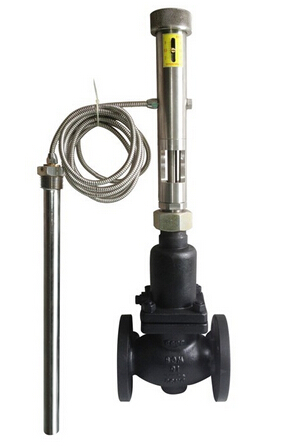

電動三通調節閥是自主設計、開發、制造的產品。它是依靠流經閥門的介質的壓力和溫度作為能量來驅動閥門自動工作，不需要外部電源和二次儀表。這種自力式調節閥是利用閥門輸出的反饋信號(壓力、壓差和溫度)通過信號管傳遞給執行機構，驅動閥瓣改變閥門的開度，從而達到調節壓力、流量和溫度的目的。

這種調節閥可分為直接作用式和間接作用式。直動式也叫彈簧加載式，其結構中有彈性元件，如彈簧、波紋管、波紋管式溫度袋等。，利用彈力和反饋信號之間的平衡原理。間接作用式調節閥增加了一個先導(先導閥)，它可以放大反饋信號，然后通過執行機構帶動主閥瓣運動，達到改變閥門開度的目的。

電動三通調節閥的分類及結構

電動三通調節閥按流體的作用方式分為合流閥和分流閥兩種。合流閥有兩個入口，合流后從一個出口流出。分流閥有一個流體入口，分成兩股流體，從兩個出口流出。合流三通調節閥的結構與分流三通調節閥類似。其特點如下:

1.電動三通調節閥有兩個閥芯和閥座，其結構與雙座閥相似。然而，在電動三通調節閥中，當一個閥芯與閥座之間的流通面積增大時，另一個閥芯與閥座之間的流通面積減小。在雙座閥中，兩個閥芯和閥座之間的流通面積同時增大或減小。

2.電動三通調節閥的氣體開閉只能通過選擇執行機構的正反動作來實現。雙座閥的空氣啟閉的變化可以直接使閥體或閥芯與閥座反向。

3.當電動三通調節閥用于需要進行流體配比的控制系統中時，由于它取代了開氣控制閥和關氣控制閥，因此可以降低成本和減少安裝空間。

4.電動三通調節閥也用于旁路控制的地方。比如一路流體通過換熱器換熱，另一路流體不換熱。當電動三通調節閥在換熱器前時，采用分流三通調節閥；當三通調節閥安裝在換熱器后面時，采用合流電動三通調節閥。由于流經安裝在熱交換器前面的三通閥的流體具有相同的溫度，所以泄漏很??；熱交換器后安裝的三通閥內流動的流體溫度不同，閥芯和閥座的膨脹程度不同，所以泄漏量大。一般來說，兩種流體的溫差不應超過150℃。

三通調節閥采用籠形結構，帶平衡孔，由籠形導向。因此，可以大大減小不平衡力。早期的三通調節閥采用圓柱形薄壁窗口，由閥芯側面導向。雖然可以減小不平衡力，但是當一股流體接近關閉(流向關閉)時，仍然存在較大的不平衡力。而且，隨著閥門開度的變化，不平衡力也發生變化。采用帶平衡孔的籠式結構，可以消除不平衡力，起到阻尼作用，有利于控制閥的穩定運行。

由于電動三通調節閥的泄漏量較大，在泄漏量較小的應用場合，可以用兩個控制閥(和雙向連接管)來分流或合流流體或控制流體的比例。

控制閥根據結構也可分為以下幾類:

根據結構，調節閥分為九類:

(1)單座調節閥；

(2)雙座調節閥；

(3)套筒調節閥；

(4)角度調節閥；

(5)三通調節閥；

(6)隔膜閥；

(7)蝶閥；

(8)球閥；

(9)偏心旋轉閥。前六筆是直筆，后三筆是角筆。

以上內容是電動三通調節閥的安裝注意事項及其結構介紹。如果你想了解更多關于閥門的知識，請關注美國MILLER(米勒)。
