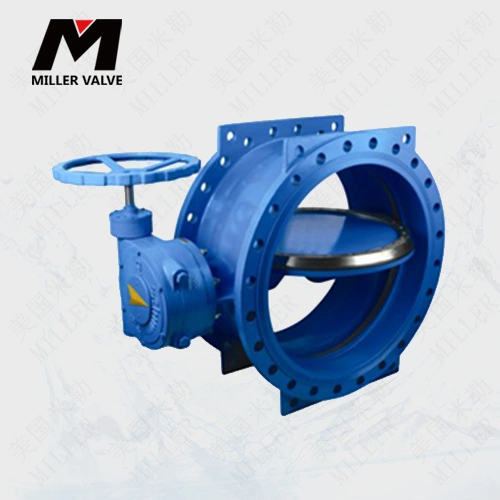

美國米勒進口雙偏心軟密封蝶閥是一款專門為自來水公司開發設計的高性能蝶閥，在管路中達到雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計(如采用單向流時，請將閥門閥體正向安裝)，并采用高強度球墨鑄鐵或鑄鋼制造，以確保水流沖擊下蝶板的強度及較低的水損。
進口雙偏心軟密封蝶閥參數
| 公稱通徑：DN100-DN3200(4"-96") | 公稱壓力：1.0Mpa-2.5Mpa |
| 適用介質：水、油品、空氣 | 適用溫度：0℃~200℃ |
| 操作方式：蝸輪、電動 | 泄漏等級：零泄漏(軟密封) |
| 表面處理：環氧樹脂噴涂 | 環氧涂層：通過ACS認證 |
| 閥體材質：鑄鋼、球墨鑄鐵GGG-50 | 蝶板材質：鑄鋼、球墨鑄鐵GGG-50 |
| 閥桿材質：不銹鋼 | 閥座密封：三元乙丙、丁腈橡膠、不銹鋼 |
| 設計：AWWA C504；API609；EN593；ISO10631；GB/T12238 | 結構：AWWA C504；ASME B16.10；EN558；ISO5752；GB/T12221 |
| 法蘭：AWWAC207；ASME B16.5；EN1092；ISO7005；GB/T17241 | 測試：AWWA C516；API598；EN12266；ISO5208；GB/T13927 |
進口雙偏心軟密封蝶閥結構圖
|
零件名稱 |
材質 |
|
閥體 |
球墨鑄鐵：GGG50 (DIN1639) |
|
閥座 |
13Cr, SS304, SS316, 鎳鉻合金 |
|
密封圈 |
NBR, EPDM, VITON, 丁腈橡膠，三元乙丙，氟橡膠 |
|
軸套 |
鋁青銅 |
|
閥軸 |
不銹鋼：SS410, 17-4PH, SS304, SS316 (ASTM A476) |
|
定位盤 |
碳鋼鍍鋅，不銹鋼 |
|
緊固件 |
碳鋼鍍鋅，不銹鋼 |
|
驅動附件 |
齒輪箱：球墨鑄鐵, 鑄鋼WCB |
|
氣動驅動：雙作用氣缸/單作用氣缸 |
|
|
電動執行器驅動：開關型和調節性 |

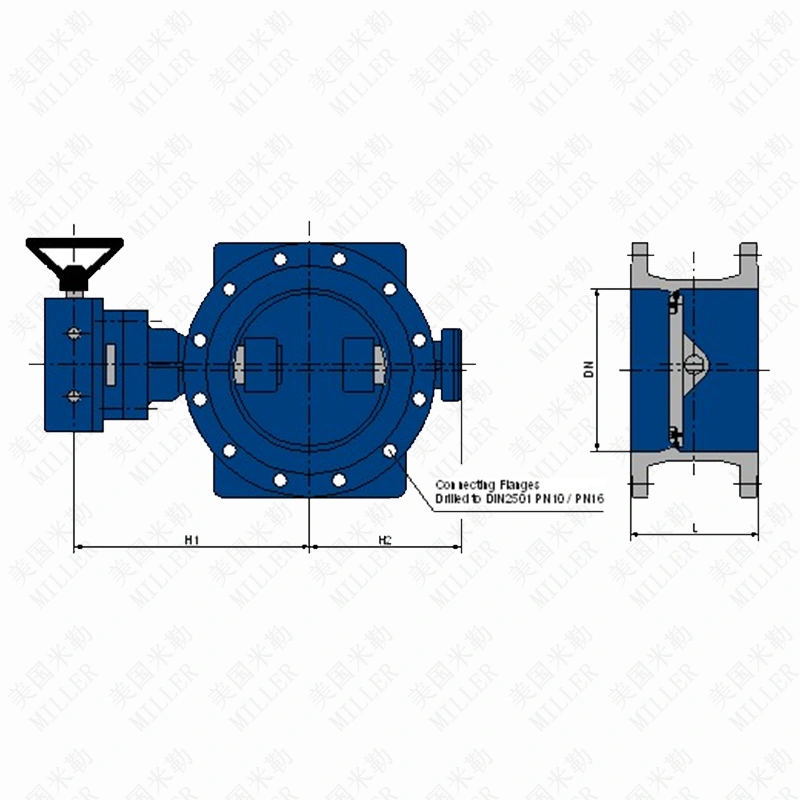

進口雙偏心軟密封蝶閥連接尺寸
|
Valve Size |
L |
H1 |
H2 |
Connecting Pad |
|
|
BS5155 |
EN558 |
||||
|
DN150 |
140 |
210 |
225 |
163 |
F10 |
|
DN200 |
152 |
230 |
253 |
190 |
F10 |
|
DN250 |
165 |
250 |
295 |
225 |
F12 |
|
DN300” |
178 |
270 |
322 |
262 |
F14 |
|
DN350 |
190 |
290 |
364 |
312 |
F14 |
|
DN400 |
216 |
310 |
425 |
343 |
F16 |
|
DN450 |
222 |
330 |
453 |
383 |
F16 |
|
DN500 |
229 |
350 |
505 |
421 |
F25 |
|
DN600 |
267 |
390 |
562 |
492 |
F25 |
|
DN700 |
292 |
430 |
633 |
556 |
F25 |
|
DN800 |
318 |
470 |
695 |
611 |
F30 |
|
DN900 |
330 |
510 |
818 |
675 |
F35 |
|
DN1000 |
410 |
550 |
883 |
742 |
F35 |
|
DN1200 |
470 |
630 |
1029 |
862 |
Connecting pad sizes are different at different pressure rating, upon to request |
|
DN1400 |
530 |
710 |
1215 |
1013 |
|
|
DN1600 |
600 |
790 |
1342 |
1138 |
|
|
DN1800 |
670 |
870 |
1455 |
1359 |
|
|
DN2000 |
760 |
950 |
1658 |
1487 |
|
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
